Equipment
主要設備一覧

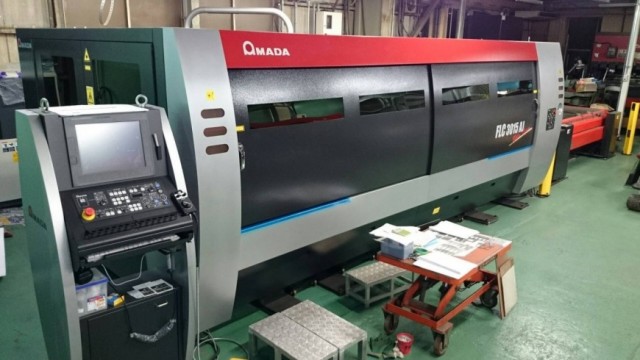

ファイバーレーザーマシン
型番 |
FLC-3015AJ |
メーカー |
アマダ |
台数 |
1台 |
能力
2kw 最大板厚はC1100・C1020・t4.0迄、A5052 t8.0迄・A1100・A1050 t4.0迄
SUS t9.0迄、SS400 t9.0迄、C2801 t5.0迄、Titanium t5.0迄
その他材質はお問合せ下さい 材料最大サイズは5×10迄
備考
3軸リニアドライブ・ファイバーレーザー、シャトルテーブル装備
加工例
シャトルテーブル
![FLC-3015AJ FLC-3015AJ](/img/media/image/t/dummy.jpg?1450349504)
![FLC-3015AJ FLC-3015AJ](/img/media/image/t/dummy.jpg?1450349504)
CO2レーザーマシン
型番 |
FOMII RI3015NT |
メーカー |
アマダ |
台数 |
1台 |
![FOMII RI3015NT FOMII RI3015NT](/files/libs/773/202406141406045947.jpg?1718341564)
能力
4Kw 最大板厚はA5052はt9.0迄、SUSはt12.0迄、SS400はt22.0迄、
その他の材質はご相談ください。材料サイズ最大は5×10迄
丸パイプはΦ19~Φ220迄、角パイプ、アングル及びチャンネルは19~150迄
軽山形鋼、軽溝形鋼、リップ溝形鋼も加工可能
掴み代218mmは加工不可(掴み代が無いと切断不可) 長さは6m迄
備考
シャトルテーブル・ロータリーインデックス装備
加工例
![FOMII RI3015NT FOMII RI3015NT](/files/libs/772/t/202406141404538920.png?1718341497)

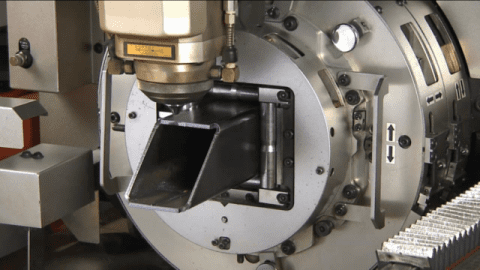

ロータリーインデックス
![FOMII RI3015NT FOMII RI3015NT](/img/media/image/t/dummy.jpg?1450349504)
![FOMII RI3015NT FOMII RI3015NT](/img/media/image/t/dummy.jpg?1450349504)

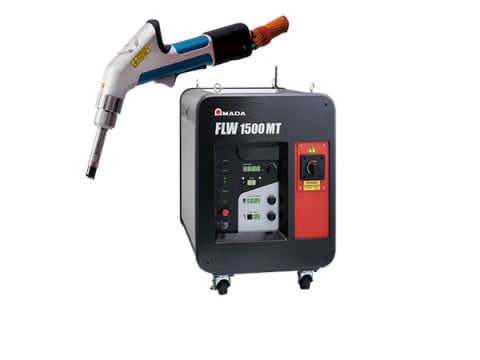

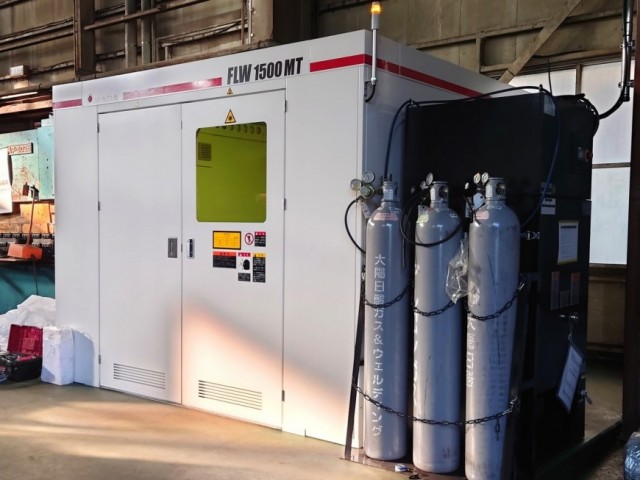

ファイバーレーザー溶接機
型番 |
FLW1500MT |
メーカー |
アマダ |
台数 |
1台 |
能力
定格レーザ出力:1500W 最大板厚:t4.0
備考
加工例
![](/files/libs/778/t/202406281118401601.jpg?1719541121)
![HG1003ATC HG1003ATC](/img/media/image/t/dummy.jpg?1450349504)
![HG1003ATC HG1003ATC](/img/media/image/t/dummy.jpg?1450349504)

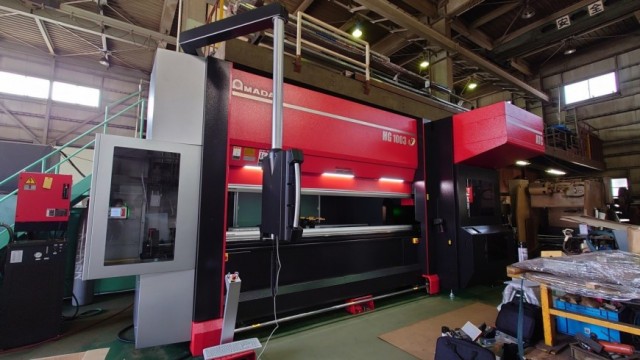

ベンディングマシン
型番 |
HG1003ATC |
メーカー |
アマダ |
台数 |
1台 |
能力
ベンドCAM(VPSS 3i BEND)にて全自動で曲げデータが作成されてデータを呼び出し、金型を自動交換、配置する事が可能で指定された角度まで角度センサーと荷重制御機能などで角度出しが可能、多品目一括金型段取りによる、金型交換の時短が可能。
備考
t3.2までは曲げ長さ2,000mm対応 t6.0迄 V6からV32迄
自動金型交換装置(ATC)、角度センサー
加工例

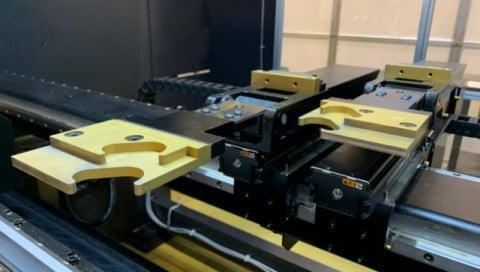

![HG1003ATC HG1003ATC](/files/libs/758/t/2024050217022344.jpg?1714636944)
ダブルクランプバックゲージ

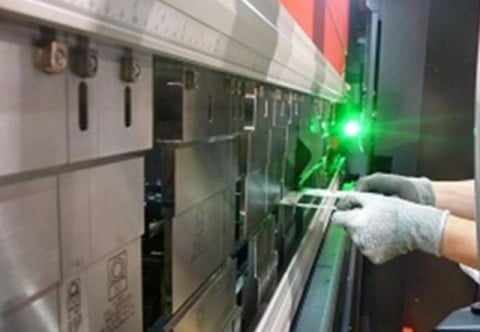

![HG1003ATC HG1003ATC](/files/libs/759/t/20240502170310936.jpg?1714637018)
安全装置
![HG1003ATC HG1003ATC](/files/libs/760/t/202405021703541006.jpg?1714637035)
角度センサー
ベンディングマシン
型番 |
FBD8020 |
メーカー |
アマダ |
台数 |
1台 |
![FBD8020 FBD8020](/files/libs/776/202406281105317330.jpg?1719540399)
能力
80t・2,000mm
備考
-
加工例
![FBD8020 FBD8020](/img/media/image/t/dummy.jpg?1450349504)
![FBD8020 FBD8020](/img/media/image/t/dummy.jpg?1450349504)
![FBD8020 FBD8020](/img/media/image/t/dummy.jpg?1450349504)
型番 |
FBDIII-5012NT |
メーカー |
アマダ |
台数 |
1台 |
能力
50t・1,200mm
備考
-
加工例
![FBDIII-5012NT FBDIII-5012NT](/img/media/image/t/dummy.jpg?1450349504)
![FBDIII-5012NT FBDIII-5012NT](/img/media/image/t/dummy.jpg?1450349504)
![FBDIII-5012NT FBDIII-5012NT](/img/media/image/t/dummy.jpg?1450349504)

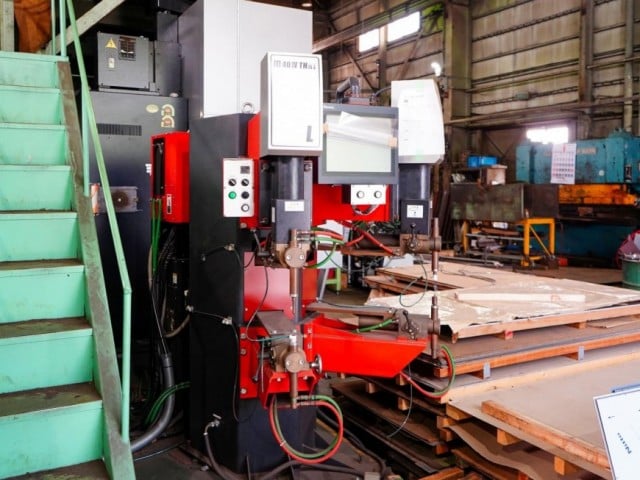

インバータースポット溶接機
型番 |
ID-40IV THNT |
メーカー |
アマダ |
台数 |
1台 |
![ID-40IV THNT ID-40IV THNT](/files/libs/673/sw/202311081420113193.jpg?1699420840)
能力
SSは合計板厚6.4迄 SUSは合計板厚6.0迄 ALは合計板厚5.0迄
ウエルドナットM4~M12、スタッド溶接
備考
ウェルドナット溶接、アルミスポット、ツインヘッド、焼け防止窒素
溶接条件デジタル管理
加工例
![ID-40IV THNT ID-40IV THNT](/img/media/image/t/dummy.jpg?1450349504)
![ID-40IV THNT ID-40IV THNT](/img/media/image/t/dummy.jpg?1450349504)
![ID-40IV THNT ID-40IV THNT](/img/media/image/t/dummy.jpg?1450349504)

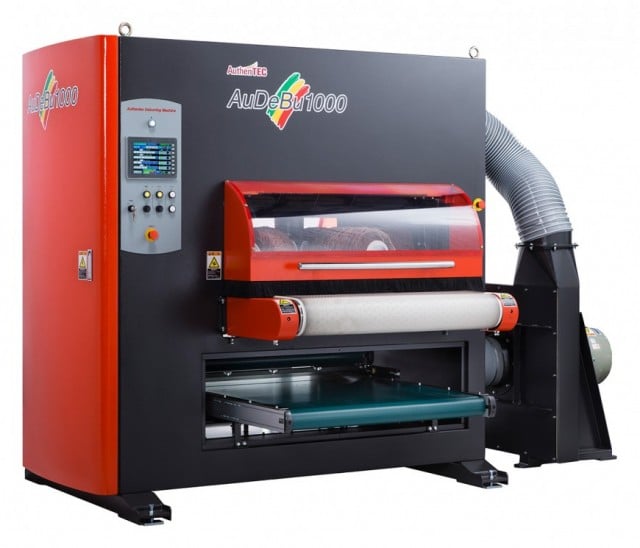

自動バリ取り機
型番 |
AuDeBu-1000 |
メーカー |
アマダ |
台数 |
1台 |
![AuDeBu-1000 AuDeBu-1000](/files/libs/757/sw/202405021658389109.jpg?1714636719)
能力
6本ブラシ構造の乾式バリ取り機
加工物最大高さ20mm 最大幅1000mm
備考
-
加工例
![AuDeBu-1000 AuDeBu-1000](/img/media/image/t/dummy.jpg?1450349504)
![AuDeBu-1000 AuDeBu-1000](/img/media/image/t/dummy.jpg?1450349504)
![AuDeBu-1000 AuDeBu-1000](/img/media/image/t/dummy.jpg?1450349504)
生産管理システム
型番 |
WILL生産管理 |
メーカー |
アマダ |
台数 |
1台 |
![WILL生産管理 WILL生産管理](/img/media/image/sw/dummy.jpg?1450349504)
能力
受注・出荷管理・見積もり
AP100(CAD/CAM)の展開データを使用し見積りが可能
備考
-
加工例
![WILL生産管理 WILL生産管理](/img/media/image/t/dummy.jpg?1450349504)
![WILL生産管理 WILL生産管理](/img/media/image/t/dummy.jpg?1450349504)
![WILL生産管理 WILL生産管理](/img/media/image/t/dummy.jpg?1450349504)

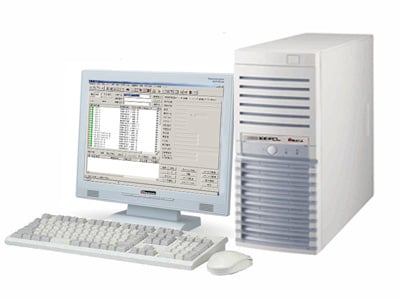

ネットワークサーバーシステム
型番 |
ASIS100PCL |
メーカー |
アマダ |
台数 |
1台 |
![ASIS100PCL ASIS100PCL](/files/libs/779/202406281120073309.jpg?1719541208)
能力
板金加工ネットワークシステムサーバー CAD/CAMで作成されたデータの一元管理
レーザーマシン、ベンディングマシンへのネットワークデータ送信
備考
RAID5 構成
![ASIS100PCL ASIS100PCL](/img/media/image/t/dummy.jpg?1450349504)
![ASIS100PCL ASIS100PCL](/img/media/image/t/dummy.jpg?1450349504)
![ASIS100PCL ASIS100PCL](/img/media/image/t/dummy.jpg?1450349504)

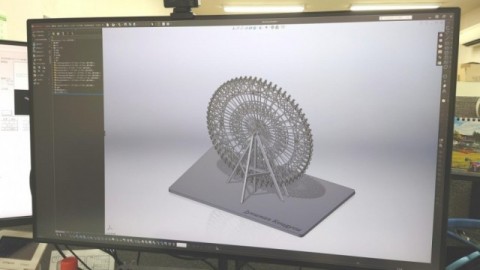

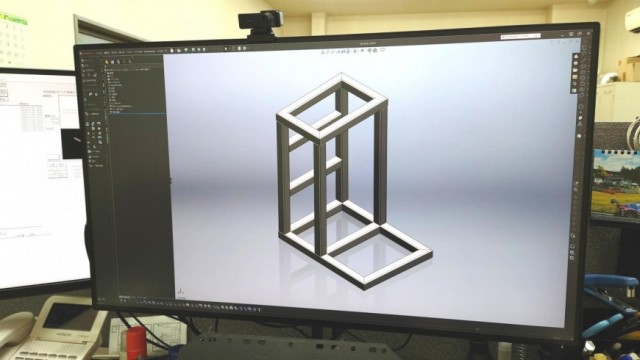

3D板金CADシステム
型番 |
SheetWorks |
メーカー |
アマダ |
台数 |
2台 |
能力
3D CAD アッセンブリ・自動展開(ベースCAD=SolidWorks)
備考
3Dデータのインポートに対応

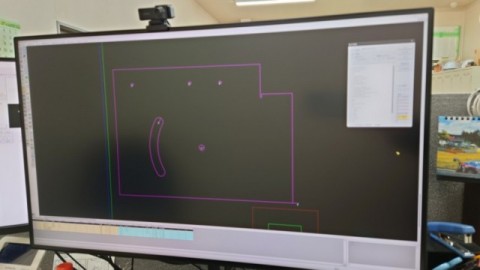

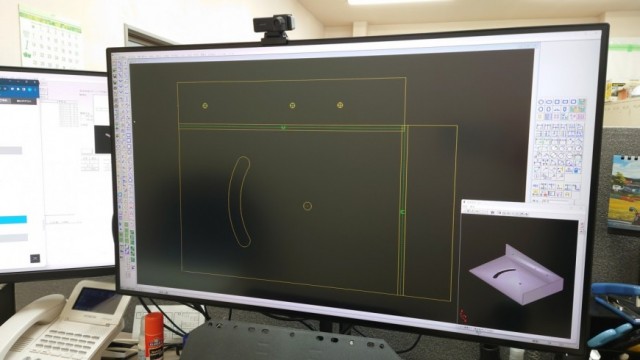

2D CAD/CAM
型番 |
AP100 |
メーカー |
アマダ |
台数 |
2台 |
能力
CAD/CANソフト 展開機能 3D立体表示機能 DXF・DWGのインポートに対応
自動NCプログラミング
備考
![AP100 AP100](/img/media/image/t/dummy.jpg?1450349504)
![AP100 AP100](/img/media/image/t/dummy.jpg?1450349504)

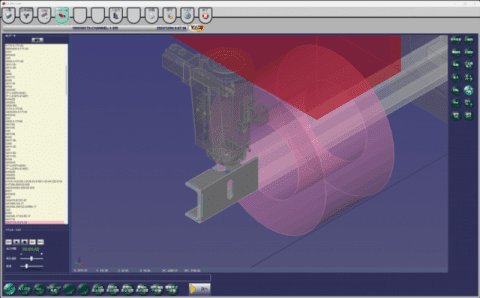

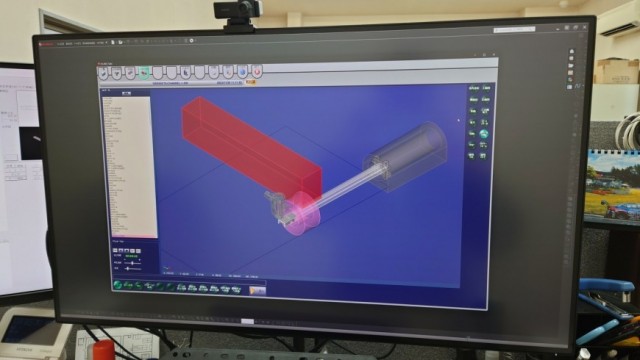

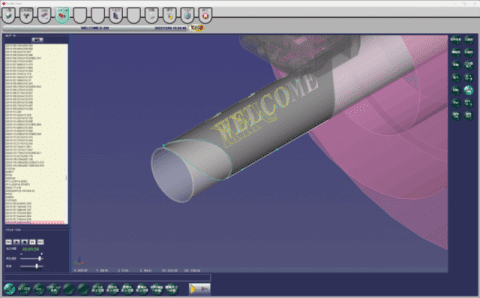

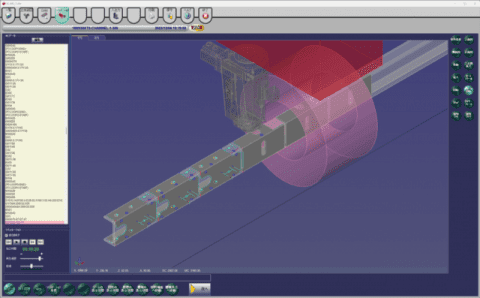

パイプCAM
型番 |
Dr.ABE_Tube |
メーカー |
アマダ |
台数 |
1台 |
能力
パイプ・形鋼用3D CAM ネスティング機能 シミレーション機能
備考
パイプ・形鋼CAM 自動プログラミング
![Dr.ABE_Tube Dr.ABE_Tube](/files/libs/740/t/202312040958374317.png?1701651521)
![Dr.ABE_Tube Dr.ABE_Tube](/files/libs/741/t/202312041019525754.png?1701652797)
![Dr.ABE_Tube Dr.ABE_Tube](/files/libs/742/t/202312041025198274.png?1701653123)

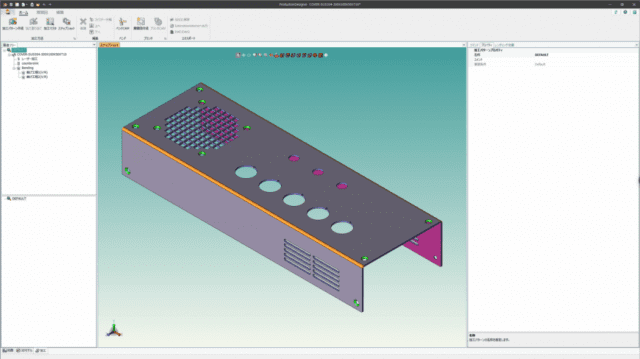

板金エンジニアリングシステム
型番 |
VPSS 3i |
メーカー |
アマダ |
台数 |
1台 |
![VPSS 3i VPSS 3i](/files/libs/753/sw/202405021632489181.png?1714635173)
能力
2D・3Dデータのインポート・ワンタッチ展開・組立検証・ネスティング・ベンドCAM
備考
自動ネスティング、全自動曲げ段取り

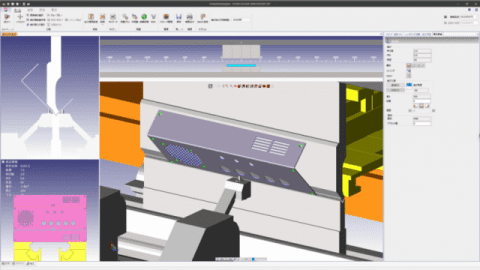

![VPSS 3i VPSS 3i](/files/libs/754/t/202405021633088152.png?1714635192)
自動ベンドプログラム機能

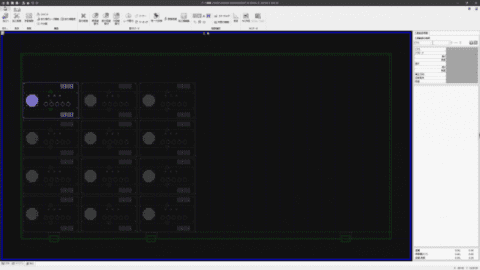

![VPSS 3i VPSS 3i](/files/libs/755/t/2024050216333073.png?1714635214)
ネスティング機能
![VPSS 3i VPSS 3i](/files/libs/781/t/202407021425012120.png?1719897906)
DXFから自動3D化

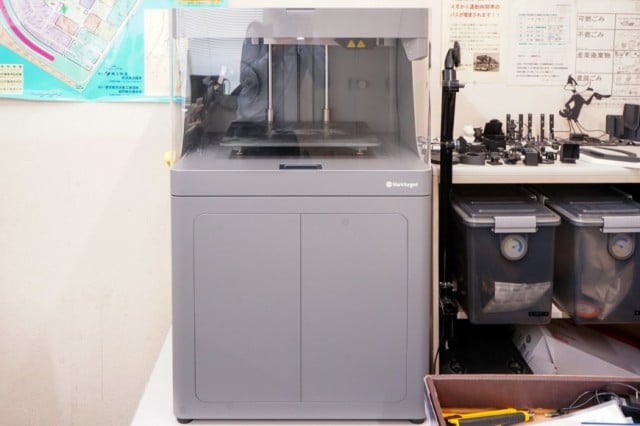

3Dプリンター
型番 |
INDUSTRIAL X7 |
メーカー |
Markforged |
台数 |
1台 |
![INDUSTRIAL X7 INDUSTRIAL X7](/files/libs/688/sw/202311081601138013.jpg?1699426875)
能力
- 短繊維カーボンファイバーを混ぜた強化ナイロン「Onyx」(ABSの1.4倍の強度)
- 難燃性・静電気拡散性があり、TPU・PLAなどの材料に対応
- 補強材として、長繊維カーボンファイバー(6061-T6と同等強度)や、ファイバーグラス、HSHTファイバーグラス、ケブラーを使用可能
備考
造形最大サイズ 330mm×270mm×200mm
![INDUSTRIAL X7 INDUSTRIAL X7](/img/media/image/t/dummy.jpg?1450349504)
![INDUSTRIAL X7 INDUSTRIAL X7](/img/media/image/t/dummy.jpg?1450349504)
![INDUSTRIAL X7 INDUSTRIAL X7](/img/media/image/t/dummy.jpg?1450349504)
