城南工業で製作した製品の一部をご紹介します。
ファイバーレーザー加工
![MTB-DH MTB-DH](/files/libs/625/t/202311061806145132.jpg?1719903087)

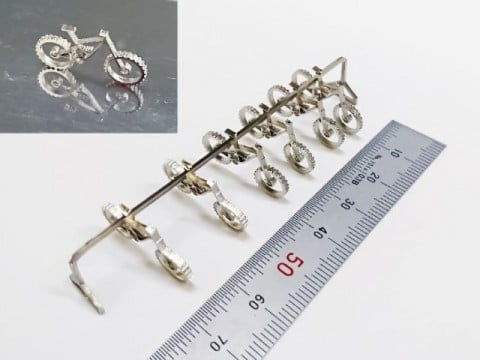

製品名 | MTB-DH |
材質 | SUS304 #400 |
サイズ | t1.5 |
特徴 | ファイバーレーザー加工製品です。 |
![JKKエンブレム JKKエンブレム](/files/libs/628/sw/20231106180749360.jpg?1699261670)
製品名 | JKKエンブレム |
材質 | C1100(銅板)t3.0、C2801(黄銅板)t3.0、A5052(アルミ板)t2.0 |
サイズ | 50mm×100mm |
特徴 | ファイバーレーザー加工、SheetWorksにてモデル製作し、JKKはベースのアルミを文字抜きした所へ嵌め込んでいます。 |

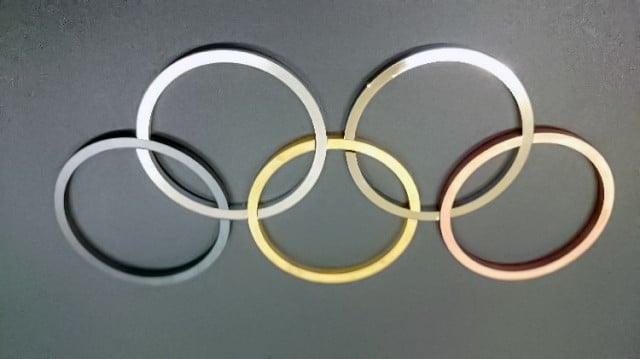

![材料別リング 材料別リング](/files/libs/629/sw/202311061813508916.jpg?1699262031)
製品名 | 材料別リング |
材質 | C1100(銅板)、C2801(黄銅板)、SS400(鉄)、SUS304(ステンレス)#400、A5052(アルミ) |
サイズ | それぞれΦ50mm×t3.0 |
特徴 | ファイバーレーザーなら銅板も切断可能です。 |

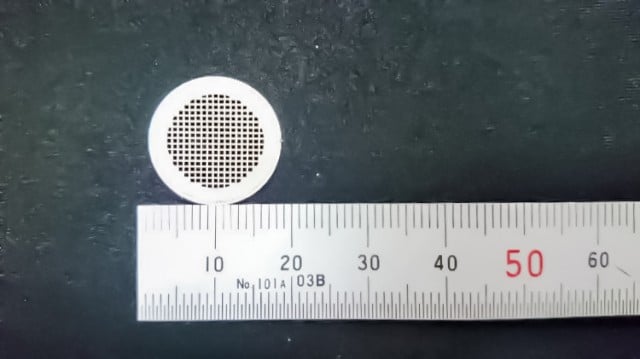

![スクリーン スクリーン](/files/libs/631/sw/202311061823144464.jpg?1699262595)
製品名 | スクリーン |
材質 | SUS304 2B |
サイズ | Φ17×t1.0 |
特徴 | ファイバーレーザー加工製品です。(角穴サイズ0.5mm、間が0.25mm) |
パイプ・アングル・チャンネル切断・加工

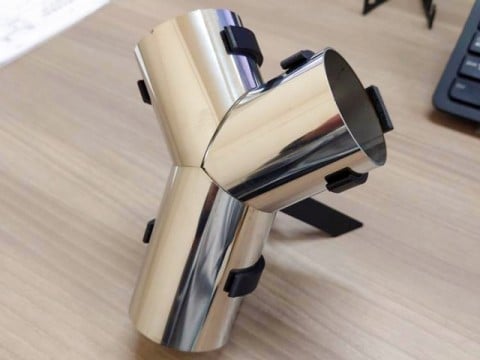

![Y字管 Y字管](/files/libs/618/t/202311061752555327.jpg?1699260776)
製品名 | Y字管 |
材質 | SUS304 |
サイズ | t1.0 Φ50 |
特徴 | ロータリーインデクス搭載レーザー加工機で切断します。 |
![丸パイプ製品 丸パイプ製品](/files/libs/634/t/202311061826359845.jpg?1699262796)

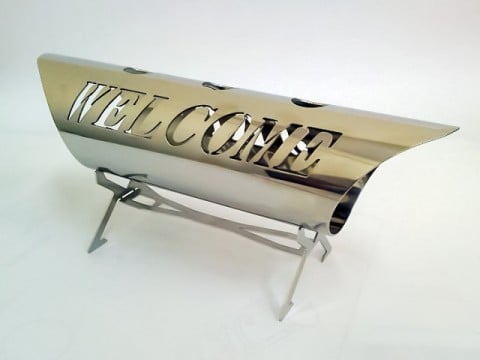

製品名 | 丸パイプ製品 |
材質 | SUS304 #400 |
サイズ | Φ50 t1.0 L150mm |
特徴 | 文字の切断も可能です。 |
![角パイプ製品 角パイプ製品](/files/libs/637/t/202311061832096909.jpg?1699263131)

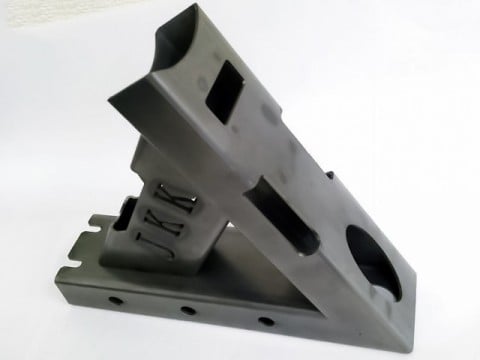

製品名 | 角パイプ製品 |
材質 | SS400 |
サイズ | 60×30 t1.6 |
特徴 | レーザー加工、3DCADのSheetWorksにてモデル製作しました。位置決めタブを付けて切断しているので位置合わせの手間が省けます。 |
![丸パイプ製品 丸パイプ製品](/files/libs/638/t/202311061853531616.jpg?1699264434)
製品名 | 丸パイプ製品 |
材質 | SUS304 #400 |
サイズ | Φ50 t1.0 |
特徴 | レーザー加工製品です。 |

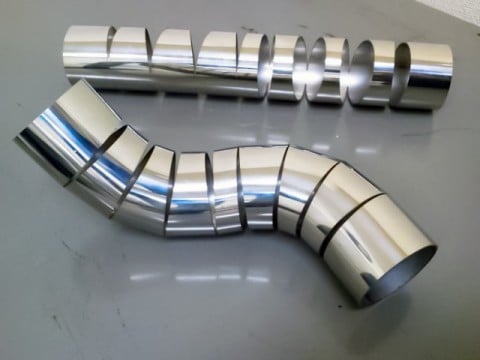

![丸パイプ製品 丸パイプ製品](/files/libs/639/t/202311061855423244.jpg?1699264543)
製品名 | 丸パイプ製品 |
材質 | SUS304 |
サイズ | Φ50 t1.0 |
特徴 | 奥側の物がレーザー加工後の製品です。切欠きに合わせて曲げると手前の製品になります。 |
ファイバーレーザー溶接

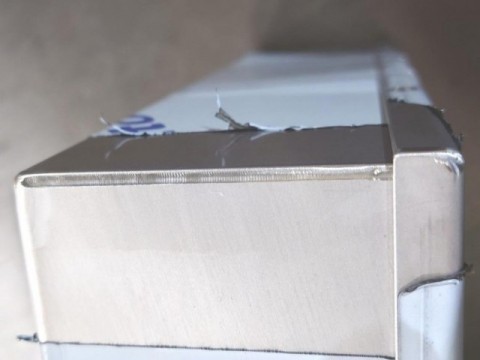

製品名 | SUSボックス |
材質 | SUS304 2B |
サイズ | t1.5 |
特徴 | ファイバーレーザー溶接 |
筐体フレーム加工

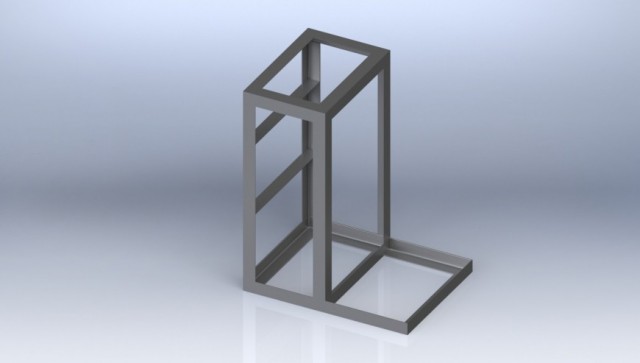

製品名 | アングル架台 |
材質 | SUS304 |
サイズ | 60 x 60 x 4 |
特徴 | レーザー加工機で切断後に溶接 |
曲げ加工
![カバー カバー](/files/libs/749/t/202405021603098156.png?1714633396)

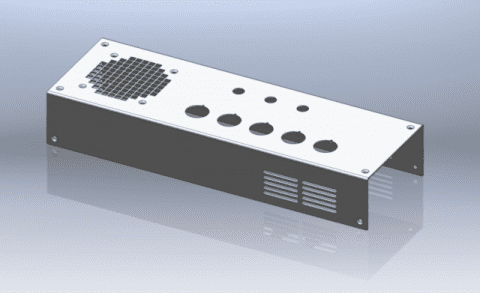

製品名 | 平板加工 |
材質 | SUS304 2B |
サイズ | t1.0 |
特徴 | レーザー加工 曲げ製品 |
製品名 | 平板加工 |
材質 | A5052P |
サイズ | t1.0 |
特徴 | レーザー加工後、曲げ加工をしました。 |
3Dプリンター加工
![3Dプリントテスト造形 3Dプリントテスト造形](/files/libs/645/sw/202311070909583355.jpg?1699315799)

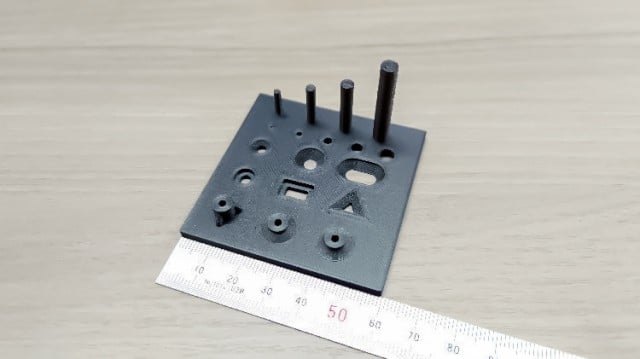

製品名 | 3Dプリントテスト造形 |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | 60×60×t3.0 |
特徴 | 円柱の高さは直径×5倍までとなります。 |
![ケースとフタ ケースとフタ](/files/libs/647/sw/2023110709154478.jpg?1699316146)
製品名 | ケースとフタ |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | 36×26×10 |
特徴 | スライド機構 |

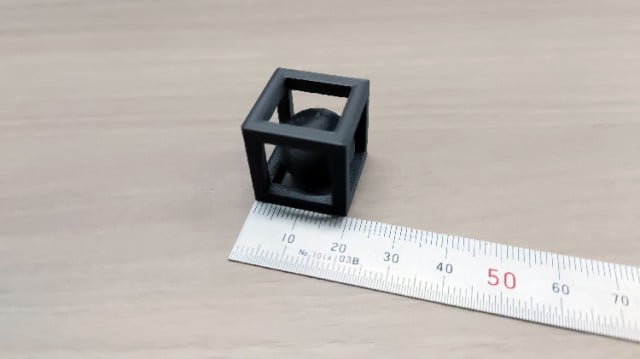

![一体造形品 一体造形品](/files/libs/650/sw/202311070927284255.jpg?1699316849)
製品名 | 一体造形品 |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | 外枠 20×20×20/内枠 14×14×14/球直径 16 |
特徴 | 機械加工製品で良く見かける、中の球が抜けない製品 |
![蝶番 蝶番](/files/libs/651/sw/202311070929476769.jpg?1699316988)

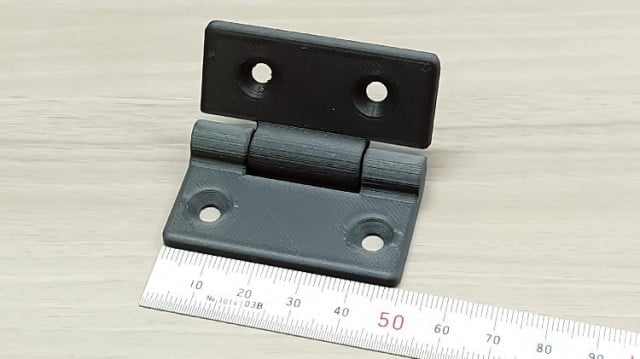

製品名 | 蝶番 |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | 50×52×t3.0 |
特徴 | 一体造形なので組み立て不要です。 |
製品名 | オリジナルレベルアジャスター脚 |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | Φ60 M16六角ナット入り |
特徴 | モデリングで六角穴を作っておけば、造形中に一時停止させて中に六角ナットを入れる事が可能です。 |

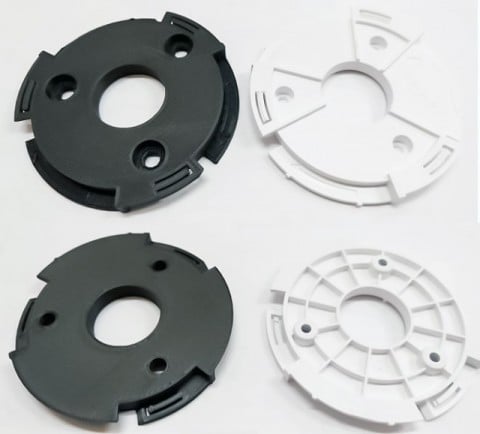

![ベースプレート ベースプレート](/files/libs/656/t/202311070935506219.jpg?1699317351)
製品名 | ベースプレート |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | φ75×t8 |
特徴 | 肉抜きがあり強度不足のため厚みをアップしているほか、取り付けをM3からM5へ変更し強度アップをしています。既存部品を採寸して、造形にも対応可能です。 |
![バイス バイス](/files/libs/657/sw/202311070939346447.jpg?1699317575)

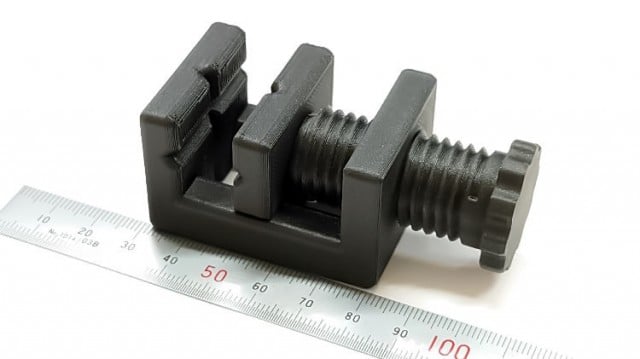

製品名 | バイス |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | 30×35×50 |
特徴 | ネジの造形も可能 |
![治具固定マグネット 治具固定マグネット](/files/libs/661/sw/202311070944057995.jpg?1699317846)

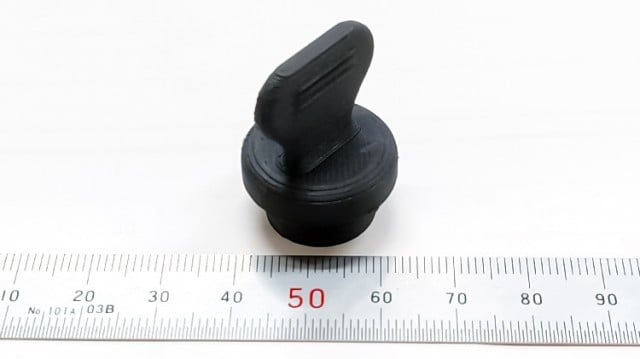

製品名 | 治具固定マグネット |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | 23×30 |
特徴 | マグネットを中に閉じ込めてあり、つまみを付けてあるので指が入らない狭い場所でも、着脱しやすくなっています。 |

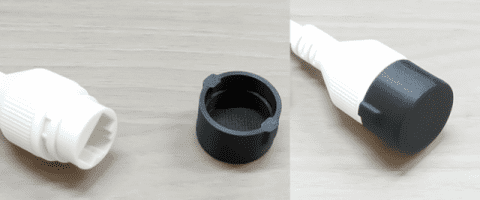

![防水キャップ 防水キャップ](/files/libs/662/t/202311070949161707.png?1699318157)
製品名 | 防水キャップ |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | Φ20×H12.5 |
特徴 | キャップが付属していない製作依頼です。ケーブルコネクタのみの支給で、測定しながら密閉と確実にロックができるように設計しました。 |
![TVM-W910 デタッチ TVM-W910 デタッチ](/files/libs/663/t/202311070952469941.jpg?1699318368)

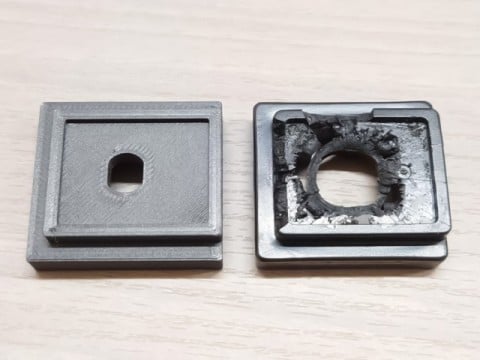

製品名 | TVM-W910 デタッチ |
材質 | Onyx(短繊維カーボン入りナイロン) |
サイズ | 38×34×12 |
特徴 | 自動車リアモニターアームのデタッチ部が劣化で割れた(画像右側)ので、採寸して造形(画像左側)しました。 |

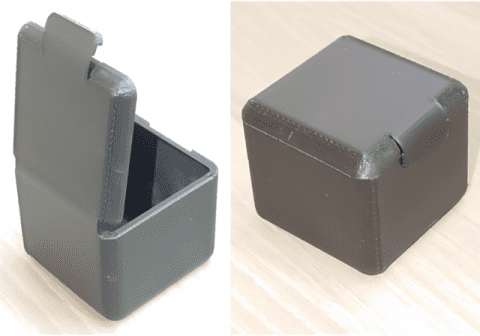

![リビングヒンジボックス リビングヒンジボックス](/files/libs/664/t/20231107095510608.png?1699318512)
製品名 | リビングヒンジボックス |
材質 | ONYX(短繊維カーボン入りナイロン) |
サイズ | 50×50×50 |
特徴 | 本体とフタを、0.3mm厚のヒンジで繋げて造形しました。カーボン入りナイロンなので丈夫です。 |
